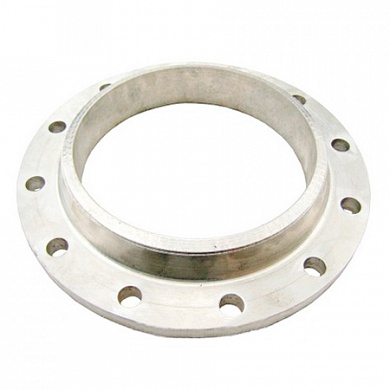

Фланец стальной 150 1-11-B-16 ГОСТ 33259-2015

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Характеристики
Вес 11,79
Объем 0,00694
Рабочая среда вода, пар
Номинальный диаметр (DN) 200
Номинальное давление (PN) 16
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 295
Диаметр выступа, мм 268
Высота выступа, мм 3
Высота воротника, мм. 37
Диаметр воротника, мм. 222
Диаметр основания воротника, мм. 240
Единица измерения шт
Соответствие ГОСТ ГОСТ 12821-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 295
Диаметр отверстий, мм 22
Внешний диаметр, мм 335
Количество отверстий, шт. 12
Внутренний диаметр, мм 202
