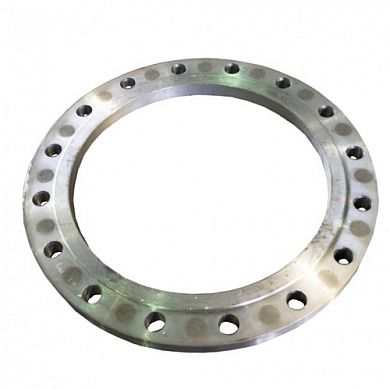

Фланец стальной 400 плоский РУ 25 ст.20

Фланец плоский выглядит как диск или кольцо с центральным проходом для свободного передвижения транспортируемой среды, вокруг которого равномерно размещены отверстия для крепежа. Фланец плоский крепится к трубопроводу посредством сварки. Для этого трубу заводят во фланец на 2/3 его глубины и приваривают с помощью внутреннего и наружного шва.
Зону стыка фланцев уплотняют прокладками из резины, фторопласта, паронита. Но могут использоваться уплотнители и из других эластичных материалов.
Характеристики
Вес 31
Объем 0,024
Рабочая среда вода, пар
Номинальный диаметр (DN) 400
Номинальное давление (PN) 25
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь 20
Межосевой диаметр, мм 525
Диаметр выступа, мм 482
Высота выступа, мм 4
Единица измерения шт
Соответствие ГОСТ ГОСТ 12820-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 525
Диаметр отверстий, мм 30
Внешний диаметр, мм 580
Количество отверстий, шт. 16
Внутренний диаметр, мм 426
